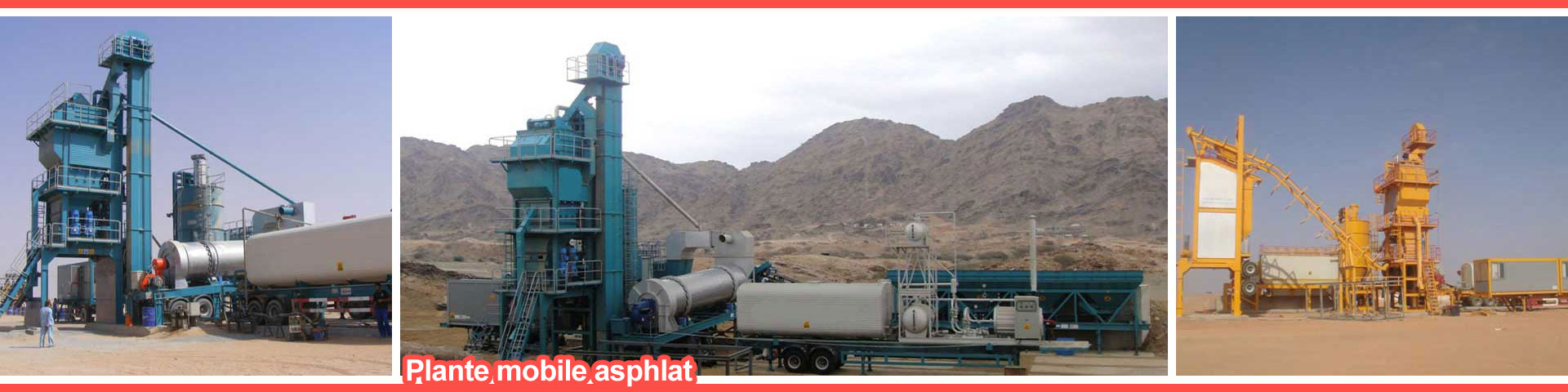

Centrales mobiles d’asphalte
Centrales mobiles d’asphalte 40-160 TPH à haut rendement, transportables, fiables, produisant de l’asphalte pour s’adapter aux routes de haut niveau.
- Configuration optionnelle sur demande du client
- Faible coût et maintenance d’exploitation
- Choix pour la conception environnementale conteneurisée ou standard
- Brûleur flexible – huile/gaz/charbon
- Commande entièrement automatisée
- Protection d’arrêt d’urgence
Une meilleure centrale mobile d’asphalte à faible coût et haute performance pour les entrepreneurs en asphalte et les entreprises de construction. Répondre à toutes les normes techniques des projets de routes nationales, aéroportuaires et autoroutières.
Caractéristiques

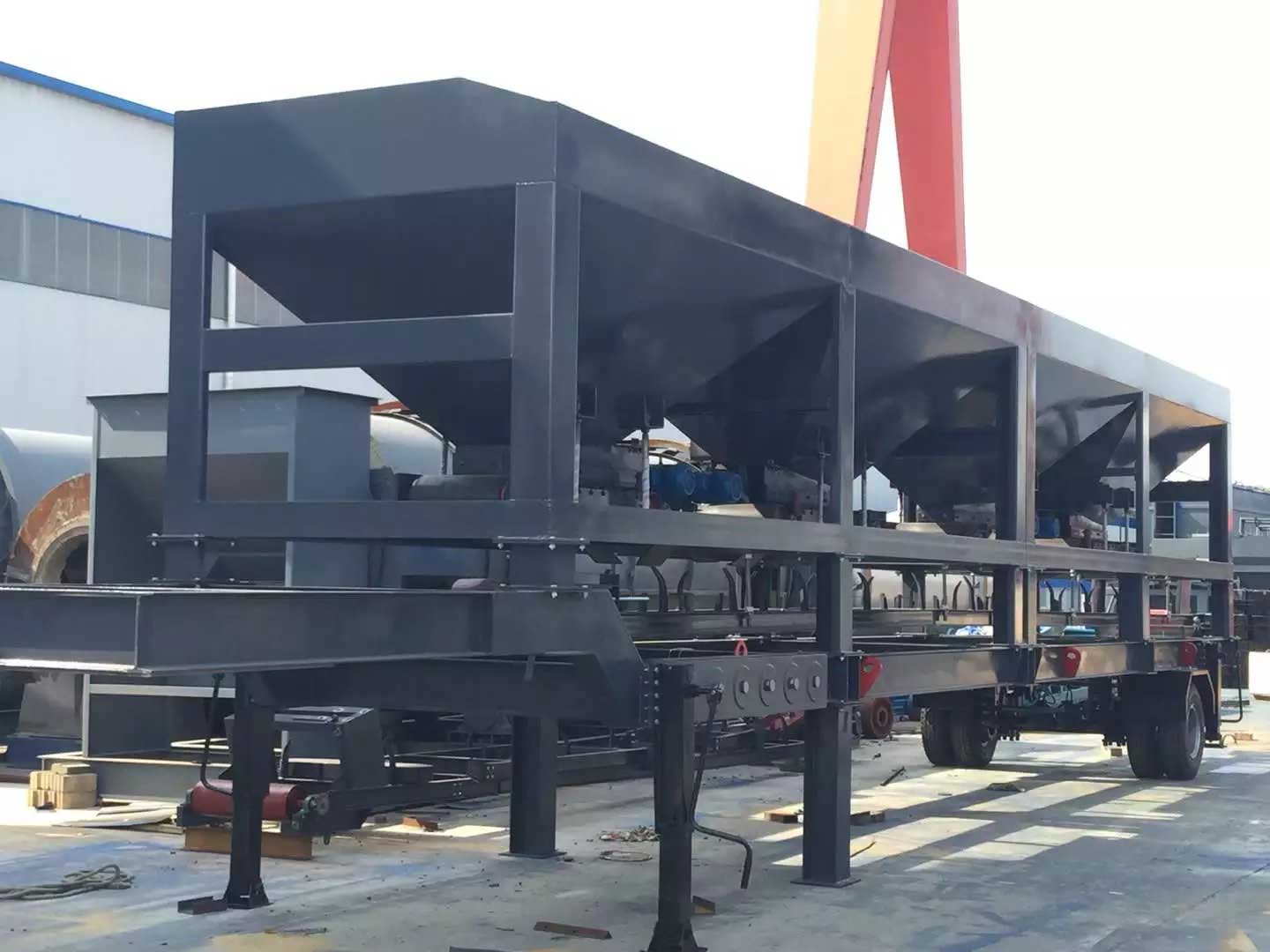

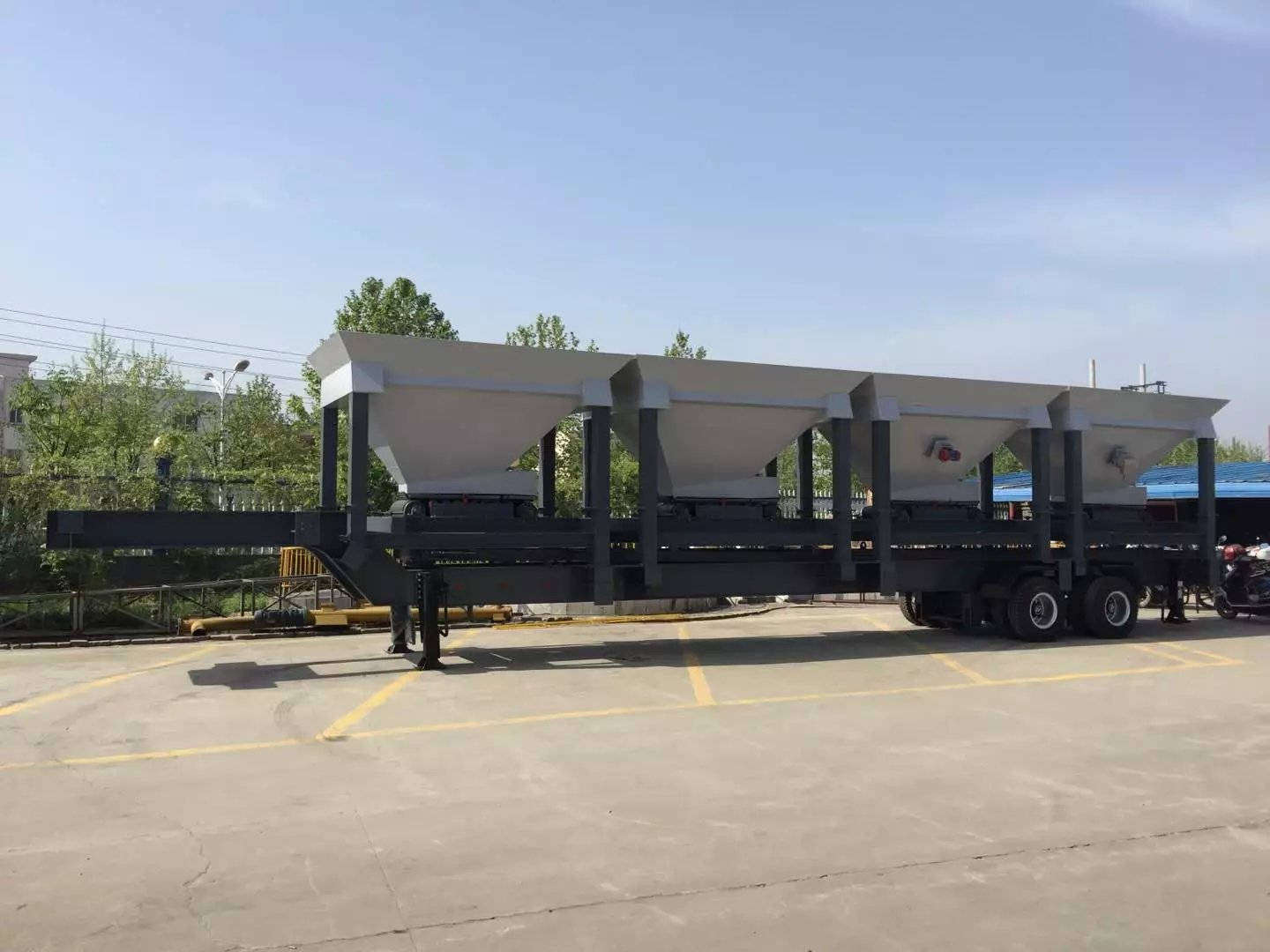

Unité d’alimentation froide
Le système d’alimentation à froid se compose de bandes de déchargement et de bandes collectrices d’agrégats. La vitesse de la courroie est ajustée par l’entraînement AC et l’inverseur. Le bac à sable est équipé d’un vibrateur pour éviter le blocage.

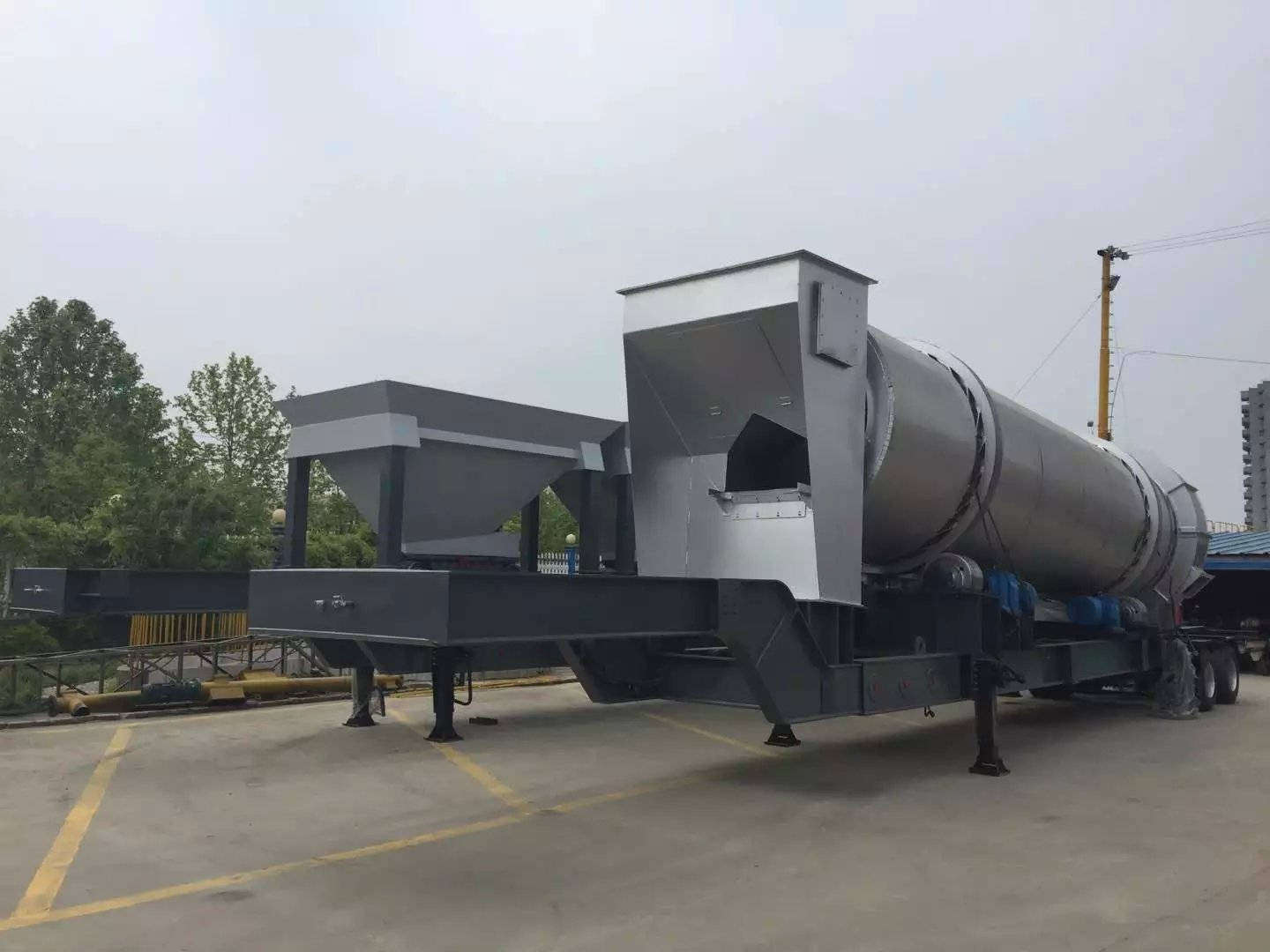

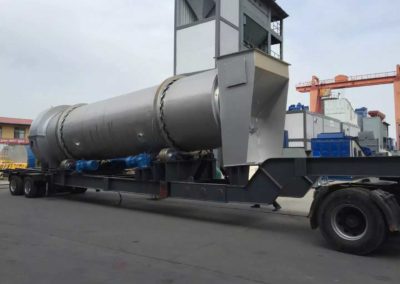

Tambour de séchage
Les 4 motoréducteurs entraînent le tambour à vitesse constante, avec une isolation thermique de 50 mm à l’extérieur du tambour. Maintient la température à l’intérieur et assure que le séchage est complet.
Tour de mélange
Système de pesage et mélangeur à deux arbres combinés. Facile à déplacer et forte résistance.
Dépoussiéreur
Des centaines de filtres à manches NOMEX à l’intérieur. Les sacs filtrants retiennent la poussière lorsqu’elle entre avec le vent. La norme d’émission est inférieure à 20 mg/m3.
Approvisionnement combiné en bitume
Le système de chauffage à l’huile thermique maintient le bitume au chaud. L’huile chaude passe par les tuyaux à l’intérieur du réservoir de bitume pour maintenir la température standard du bitume à la demande.
Système de contrôle d’automatisation
Il y a des centaines de filtres à manches NOMEX à l’intérieur. Les sacs filtrants retiennent la poussière lorsqu’elle entre avec le vent.
Options
Options |
Isolation thermique sur le tambour du sécheur à granulats |
Systèmes de filtration secondaire des poussières mobiles ou transportables |
Systèmes mobiles/statiques de stockage de bitume, de charge ou de matériaux mixtes |
Brûleurs à mazout, à gaz ou à combustibles multiples |
Pieds de levage hydrauliques pour soulever la section de mélange |
Spécifications techniques
Unités | YLB500 | YLB800 | YLB1000 | |
---|---|---|---|---|
Capacité de la centrale | ||||
Capacité | TPH | 40 | 64 | 80 |
Alimentation froide | ||||
Capacité de la trémie | m³ | 4 | 6 | 6 |
Largeur de la trémie de chargement | M | 3 | 3 | 3 |
Longueur de bande d’alimentation | MM | 3,400 | 2500 | 2500 |
Largeur de bande | MM | 500 | 500 | 500 |
Entraînement d’alimentation à courroie | KW | 1.5*4 | 2.2*4 | 2.2*4 |
Vibrateur monté sur trémie de sable | YES | YES | YES | |
Largeur du convoyeur | MM | 500 | 650 | 650 |
Entraînement de convoyeur | KW | 8 | 4*2 | 4*2 |
Séchoir à granulats | ||||
Diamètre du tambour de séchage | MM | 1,200 | 1,500 | 1,640 |
Longueur du tambour du sécheur | MM | 5,200 | 6,000 | 6,480 |
Entraînement du séchoir | KW | 11 | 5.5*4 | 7.5*4 |
Capacité de séchage | TPH | 60 | 80 | 100 |
Brûleur (huile) | ||||
Capacité | KG/H | 600 | 800 | 1000 |
Moteur de pompe à carburant | KW | 4 | 2 | 4 |
Moteur de soufflerie d’air | KW | 8 | 11 | 15 |
Élévateur à pierres chaudes, tamis et section de mélange | ||||
Capacité de l’élévateur | TPH | 60 | 80 | 100 |
Entraînement de l’élévateur | KW | 8 | 8 | 8 |
Plateaux de criblage | NO. | 4+1 | 4+1 | 4+1 |
Lecteur d’écran | KW | 6 | 3*2 | 4*2 |
Capacité de la trémie de pesée d’agrégats | KG | 700 | 800 | 1000 |
Capacité de la trémie de pesage du bitume | KG | 40 | 150 | 200 |
Capacité de la trémie de pesée de remplissage | KG | 70 | 200 | 200 |
Capacité du mélangeur à palettes | KG | 600 | 800 | 1000 |
Entraînement du mélangeur à palettes | KW | 22 | 15*2 | 18.5*2 |
Série de semi-remorques | ||||
Roue | 7.5V-20*4/8 | 7.5V-20*4/8 | 7.5V-20*4/8 | |
Longueur totale | MM | ~2185mm | ~2185mm | ~3010mm |
Poutre d’essieu | MM | 150mm | 150mm | 150mm |
Voie TR | MM | 1840mm | 1840mm | 2020mm |
Unités | YLB1500 | YLB2000 | |
---|---|---|---|
Capacité de la centrale | |||
Capacité | TPH | 120 | 160 |
Alimentation froide | |||
Capacité de la trémie | m³ | 8 | 8.5 |
Largeur de la trémie de chargement | M | 3 | 3 |
Longueur de bande d’alimentation | MM | 3,400 | 3,400 |
Largeur de bande | MM | 500 | 500 |
Entraînement d’alimentation à courroie | KW | 2.2*4 | 2.2*4 |
Vibrateur monté sur trémie de sable | YES | YES | |
Largeur du convoyeur | MM | 600 | 650 |
Entraînement de convoyeur | KW | 5.5*2 | 5.5*2 |
Séchoir à granulats | |||
Diamètre du tambour de séchage | MM | 1,800 | 2,200 |
Longueur du tambour du sécheur | MM | 8,000 | 8,500 |
Entraînement du séchoir | KW | 11*4 | 15*4 |
Capacité de séchage | TPH | 140 | 200 |
Brûleur (huile) | |||
Capacité | KG/H | 1200 | 2000 |
Moteur de pompe à carburant | KW | 4 | 4 |
Moteur de soufflerie d’air | KW | 22 | 22 |
Élévateur à pierres chaudes, tamis et section de mélange | |||
Capacité de l’élévateur | TPH | 140 | 180 |
Entraînement de l’élévateur | KW | 11 | 15 |
Plateaux de criblage | NO. | 4+1 | 5+1 |
Lecteur d’écran | KW | 11 | 15 |
Capacité de la trémie de pesée d’agrégats | KG | 1500 | 2000 |
Capacité de la trémie de pesage du bitume | KG | 200 | 200 |
Capacité de la trémie de pesée de remplissage | KG | 200 | 300 |
Capacité du mélangeur à palettes | KG | 1500 | 2000 |
Entraînement du mélangeur à palettes | KW | 30*2 | 37*2 |
Série de semi-remorques | |||
Roue | 7.5V-20*4/8 | 7.5V-20*4/8 | |
Longueur totale | MM | ~3100mm | ~3100mm |
Poutre d’essieu | MM | 180mm | 180mm |
Voie TR | MM | 2080mm | 2080mm |
