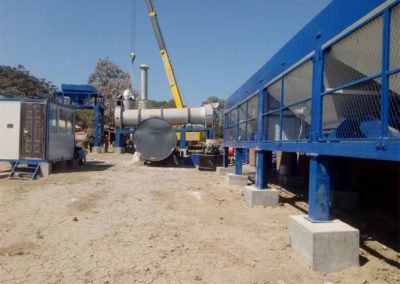

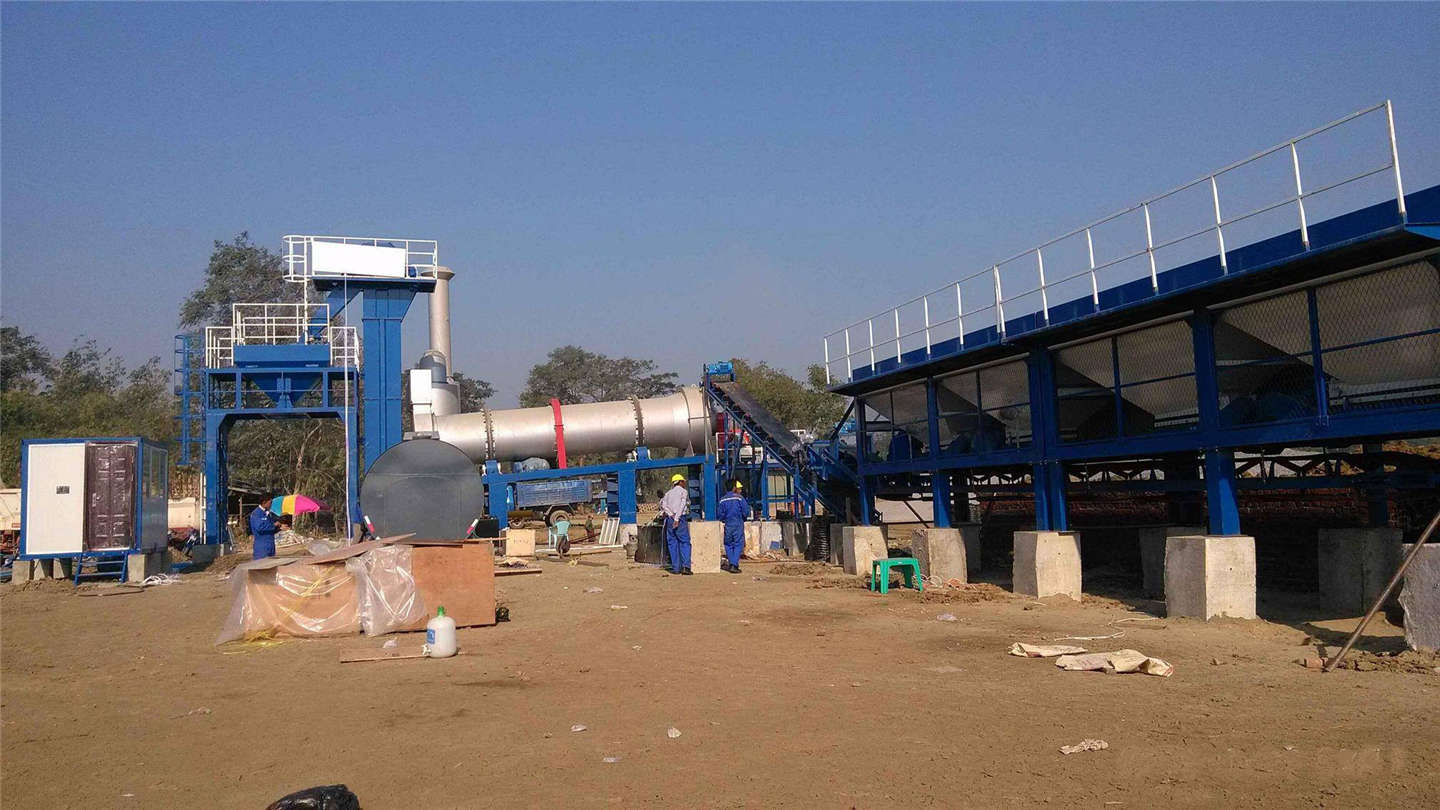

Centrales d’asphalte à tambour
Centrales d’asphalte à tambour en continu de production de béton bitumineux à faible coût à 20-100
TPH. Facile à installer, pour s’adapter aux projets de voirie municipale.
● Système de commande d’automatisation
● Configuration optionnelle à la demande du client
● Production continue à haut rendement
● Entièrement pré-testés en usine
● Ventilateur à tirage commandé par onduleur

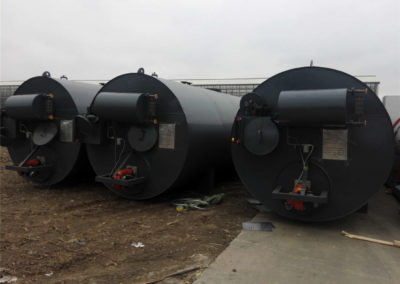

La série Drumsun DHB se compose d’un système d’alimentation à froid, brûleur, tambour sec et
mélangeur, dépoussiéreur, système d’alimentation en bitume, système de commande PLC.
Caractéristiques

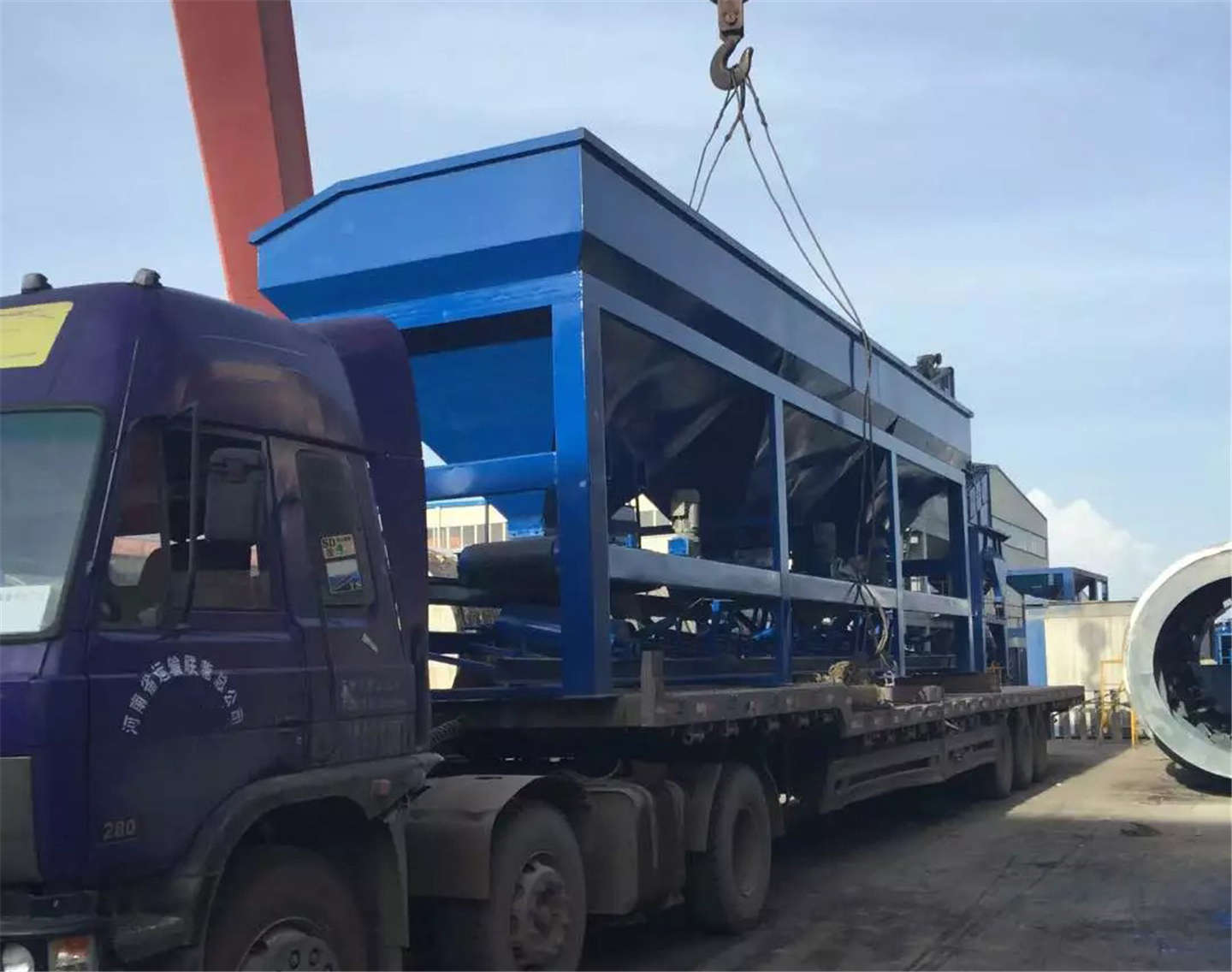

Unité d’alimentation froide
Le système d’alimentation à froid se compose de bandes de déchargement et de bandes collectrices
d’agrégats. La vitesse de la courroie est ajustée par l’entraînement AC et l’inverseur.
Le bac à sable a équipé le vibrateur pour éviter le blocage.
Tambour de séchage
Le tambour de séchage est entraîné par le motoréducteur du réducteur, avec une isolation thermique
de 50 mm à l’extérieur du tambour. Maintient la température à l’intérieur et assure que le séchage
est complet.
Brûleur
Le brûleur est optionnel. Le carburant peut être du gaz ou du mazout. Le combustible peut être brûlé
adéquatement dans les centrales d’asphalte à tambour.
Élévateur d’agrégats
Conception spéciale de l’élévateur à chaud pour les centrales d’asphalte à tambour.
L’asphalte peut être produit en continu pour cette application.
Système d’automatisation PLC
Dans nos centrales d’asphalte à tambour, vous pouvez gérer le contrôle de la température, le
contrôle des vannes de décharge, le contrôle du poids, le contrôle électrique, etc.

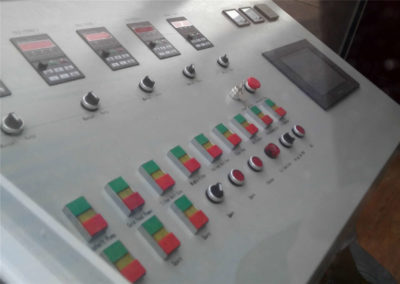

Cabine de contrôle
La cabine de commande équipée d’un système d’arrêt d’urgence, et c’est le centre de tout
l’équipement.
Options
| Options |
| Isolation thermique sur le tambour du sécheur à granulats |
| Systèmes de filtration secondaire des poussières mobiles ou transportables |
| Systèmes mobiles/statiques de stockage de bitume, de charge ou de matériaux mixtes |
| Brûleurs à mazout lourd, à gaz ou à combustibles multiples |
| Pieds de levage hydrauliques pour soulever la section de malaxage |
Spécifications techniques
| Unités | DHB20 | DHB40 | DHB60 | |
|---|---|---|---|---|
| Capacité de la centrale | ||||
| Capacité | TPH | 20 | 40 | 60 |
| Alimentation froide | ||||
| Capacité de la trémie | m³ | 4 | 4 | 4 |
| Largeur de la trémie de chargement | M | 2 | 3 | 3 |
| Longueur de bande d’alimentation | MM | 3400 | 3,400 | 3400 |
| Largeur de bande | MM | 500 | 500 | 500 |
| Entraînement d’alimentation à courroie | KW | 1.5*3 | 1.5*4 | 2.2*4 |
| Vibrateur monté sur trémie de sable | YES | YES | YES | |
| Largeur du convoyeur | MM | 500 | 500 | 500 |
| Entraînement de convoyeur | KW | 4 | 4 | 4 |
| Séchoir à granulats | ||||
| Diamètre du tambour de séchage | MM | 1,000 | 1,200 | 1,500 |
| Longueur du tambour du sécheur | MM | 4,500 | 5,000 | 6,500 |
| Entraînement du séchoir | KW | 6 | 11 | 22 |
| Capacité de séchage | TPH | 30 | 50 | 70 |
| Brûleur (huile) | ||||
| Capacité | KG/H | 300 | 450 | 500 |
| Moteur de pompe à carburant | KW | 2 | 4 | 4 |
| Moteur de soufflerie d’air | KW | 8 | 11 | 11 |
| Élévateur à pierres chaudes | ||||
| Capacité de l’élévateur | TPH | 30 | 50 | 70 |
| Entraînement de l’élévateur | KW | 6 | 8 | 8 |
| Silo de stockage d’asphalte | ||||
| Silo de stockage | m³ | 2 | 3 | 4 |
| Hauteur de déchargement | M | 3 | 3 | 3 |
| Chassis de voyage (optionnel) | ||||
| Longueur du chassis | MM | 6,500 | 6,500 | 6,500 |
| Largeur du chassis | MM | 2,210 | 2,210 | 2,210 |
| Hauteur du chassis | MM | 620 | 620 | 620 |
| Essieu avant/arrière | MM | 2,100 | 2,100 | 2,100 |
| Pneus | PCS | 8*10.00-R20 | 8*10.00-R20 | 8*10.00-R20 |
| Unités | DHB80 | DHB100 | |
|---|---|---|---|
| Capacité de la centrale | |||
| Capacité | TPH | 80 | 100 |
| Alimentation froide | |||
| Capacité de la trémie | m³ | 6 | 7 |
| Largeur de la trémie de chargement | M | 3 | 3 |
| Longueur de bande d’alimentation | MM | 3,400 | 3,400 |
| Largeur de bande | MM | 500 | 500 |
| Entraînement d’alimentation à courroie | KW | 2.2*4 | 2.2*4 |
| Vibrateur monté sur trémie de sable | YES | YES | |
| Largeur du convoyeur | MM | 600 | 600 |
| Entraînement de convoyeur | KW | 4 | 4 |
| Séchoir à granulats | |||
| Diamètre du tambour de séchage | MM | 1,500 | 1,500 |
| Longueur du tambour du sécheur | MM | 6,650 | 7,500 |
| Entraînement du séchoir | KW | 7.5*4 | 7.5*4 |
| Capacité de séchage | TPH | 90 | 110 |
| Brûleur (huile) | |||
| Capacité | KG/H | 600 | 750 |
| Moteur de pompe à carburant | KW | 4 | 4 |
| Moteur de soufflerie d’air | KW | 15 | 30 |
| Élévateur à pierres chaudes | |||
| Capacité de l’élévateur | TPH | 90 | 110 |
| Entraînement de l’élévateur | KW | 11 | 11 |
| Silo de stockage d’asphalte | |||
| Silo de stockage | m³ | 5 | 6 |
| Hauteur de déchargement | M | 3 | 3 |
| Chassis de voyage (optionnel) | |||
| Longueur du chassis | MM | 11,500 | 11,500 |
| Largeur du chassis | MM | 2230 | 2230 |
| Hauteur du chassis | MM | 650 | 650 |
| Essieu avant/arrière | MM | 2230 | 2230 |
| Pneus | PCS | 8*10.00-R20 | 8*10.00-R20 |
